聚脲涂料

噴涂聚脲彈性體技術(shù)是國外近10年來繼高固體分涂料、水性涂料、輻射固化涂料、粉末涂料等低污染涂裝技術(shù)之后，為適應(yīng)環(huán)保需求而研制開發(fā)的一種新型無溶劑無污染的綠色施工技術(shù)。施工方法很重要，為更好的指導(dǎo)施工，根據(jù)多年的現(xiàn)場施工經(jīng)驗，總結(jié)出以下的施工要點。

1操作要點

1.1操作要點

基層應(yīng)清掃干凈，去除表面的突出物，分格縫、油漬、灰皮、浮漿等。清理后的基層必須堅實、平整。若有蜂窩、嘛面、酥松、起皮應(yīng)預(yù)先修補好，對于>1mm以上的干縮縫，也應(yīng)預(yù)先處理平整，基層表面應(yīng)打磨平光。

1.2現(xiàn)場防護

對施工區(qū)域內(nèi)不施工部位及現(xiàn)場周圍所涉及到的非噴涂區(qū)域要進行防護處理，用遮擋防護布進行遮擋。對工作區(qū)域所預(yù)留的埋件進行封套處理，對處于下風(fēng)口部位，遮擋高度應(yīng)不低于1.8m，以免噴涂施工時物料飛濺，污染墻面或污染其它成品。

1.3噴涂底漆

聚脲彈性體涂料在混凝土表面應(yīng)用必須使用專用封閉底漆，其主要作用:

1)封閉混凝土基層表面毛細孔中的空氣和水分，避免聚脲涂層施工后出現(xiàn)鼓包和針孔現(xiàn)象。

2)封閉底漆可以起到膠黏劑的作用(界面材料)，提高聚脲涂層與混凝土基層的附著力，保證施工質(zhì)量。封閉底漆的黏度較低以保證其滲透性，底漆一般為100℅固含量的環(huán)氧、聚脲酯和聚脲類涂料。底漆的涂布量視基層干燥成度而定，一般干燥的混凝土基層表面，底漆的涂布量為0.1～0.2kg/m2，機械噴涂和工人涂刷均可，噴涂或涂刷時應(yīng)均勻涂布，無漏點或堆積。底漆涂布完成后應(yīng)緩6～8h，使其干燥方可進行聚脲噴涂。

    1.4噴涂聚脲

    1.4.1施工時設(shè)備參數(shù)的確定

GusmerH－20/35pro噴槍總壓力:65kg/m2(650Pa)。溫度:(主加熱器和管道加熱器)65℃。將料桶用電動攪拌器攪拌30min以上再進行噴涂施工。

    1.4.2設(shè)備的調(diào)試與檢查

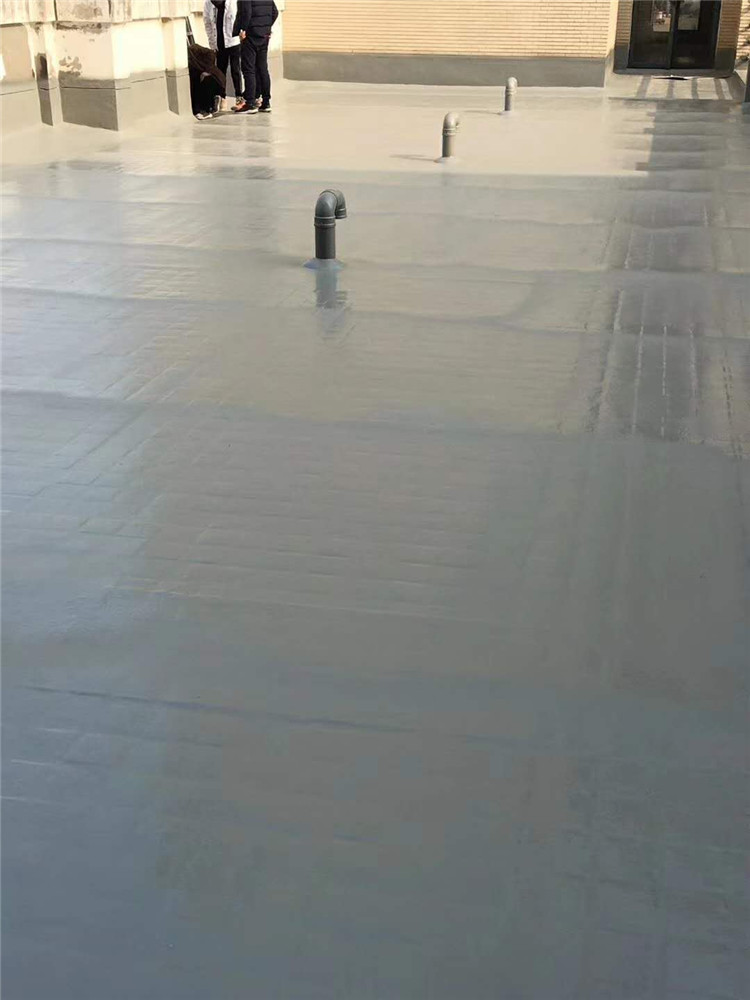

廣州佛山肇慶東莞噴涂聚脲彈性體涂料 聚脲防水涂料 聚脲防腐涂料 手刮聚脲 單組份聚脲涂料廠家供應(yīng)

主機及其附屬設(shè)備接電進行調(diào)試，特別要注意調(diào)節(jié)主機和空壓機的接電相位(正反轉(zhuǎn))，調(diào)節(jié)完成還應(yīng)進行檢查。
